ThreatScan-LS1-ThreatScan-LS3

Les systèmes d’imagerie radioscopique portatifs ThreatScan®-LS1 et ThreatScan®-LS3 sont développés et
fabriqués par la société 3DX-RAY.
Les kits ThreatScan®-LS1 et ThreatScan®-LS3 sont composés d’un générateur I-Gen® à faisceau continu et d’un ordinateur portable ou tablette connecté en WiFi. La taille du panneau détecteur diffère en fonction du kit. L’ensemble est complété par une batterie de rechange et un chargeur.

Télécharger la fiche
  • Scanners portatifs imagerie radioscopique
  • 2 versions disponibles : LS1 et LS3
  • Générateur I-Gen® à faisceau continu
  • Images haute définition temps réel
  • Déploiement rapide - Système léger, fin et compact

La transmission des commandes et données entre les éléments du système est réalisée en WiFi (modes TCP/IP et fibre optique disponibles en option).

Le boîtier renfermant le générateur I-Gen® lui confère une robustesse de classe militaire. Sa mise en œuvre est facilitée par une alimentation basse tension, ne nécessitant pas une habilitation CAMARI des opérateurs.

Les systèmes ThreatScan®-LS1 et ThreatScan®-LS3 sont à destination des équipes d’intervention IOD, Douanes et de Services de sécurité de sites sensibles.

Nos Services

Etude, installation, formations et maintenance assurées par VISIOM et ses agences.

Étude

Pour chacun des projets qui nous sont confiés, nous nous organisons en mode projet. Ce pôle d’experts technique et commercial analyse, développe et propose les solutions permettant de répondre au mieux à vos spécificités.

Installation

Nos équipes ont accumulé depuis des années une grande expérience et adaptabilité pour faire en sorte que votre  installation se déroule dans les meilleures conditions.

Formation

Nos programmes agrées de formation à l’exploitation et à la maintenance de nos équipements sont réalisés et personnalisés en prenant en compte votre contexte opérationnel.

Maintenance

Pour assurer de la pérennité de vos installations, nous assurons pour l’ensemble de votre système un service complet de maintenance, d’astreinte et de hotline.

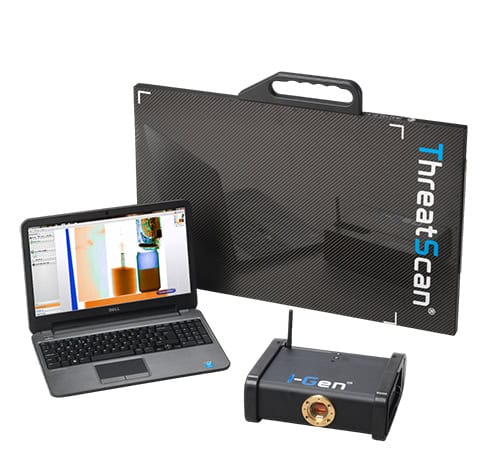

ThreatScan®-LS1

Le kit ThreatScan®-LS1

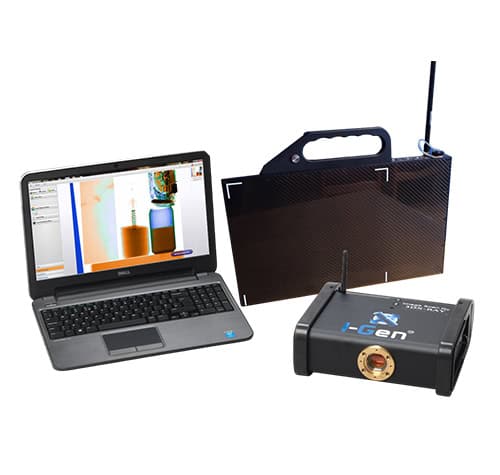

ThreatScan®-LS3

Le kit ThreatScan®-LS3

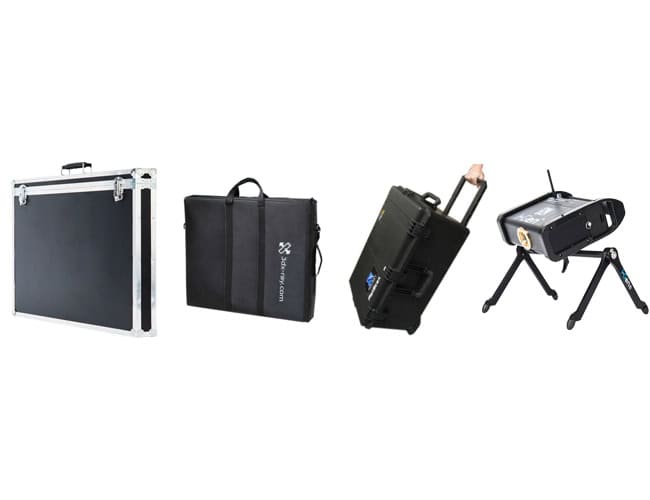

Accessoires en option

– Malette rigide, souple, ou à roulettes
– Station répéteur WiFi
– Ras Block (plombé)
– Trip pod rotatif
– Support de panneau détecteur

REGLEMENTATION

Conformité CE / NFC 74100.

  • Spécifications techniques
  • GÉNÉRATEUR I-GEN®
  • LOGICIEL IMAGERIE
  • ACCESSOIRES EN OPTION
PRINCIPE DE FONCTIONNEMENT
Autonome
Scanner autonome d’imagerie radioscopique portatif
Utilisation
Systèmes faciles à utiliser, conçus pour une mise en œuvre rapide
Panneau
Panneau de détection à faible marge (3 mm du sol)
Générateur à rayons-X
continu (robuste, norme militaire)
Balayage rapide
5 secondes seulement
Haute résolution
2,5 ip/mm
Entretien
facile et peu coûteux
Système complet
avec batterie et chargeur
COMPOSITION DES KITS LS1 & LS3
Panneau détecteur
de type LS1 ou LS3
Générateur I-Gen
Un générateur à faisceau continu
Affichage
Un ordinateur portable ou tablette
Batterie
2 batteries et 1 chargeur
PANNEAU DE DÉTECTION LS1 / LS3 : CARACTÉRISTIQUES
Type de capteur
QAPS (Quasi Active Pixel Sensor) a-Si TFT, duo PIX
Ecran de conversion
Tb (Oxysulfure de gadolinium dopé au terbium)
Hauteur du pixel
105 μm
Protocoles de communication
WIFI 802.11 a/b/g/n (réseau filaire ou fibre optique TCP/IP en option)
Température de fonctionnement
-20 °C à +55°C / 0 à 95% d’humidité sans condensation
Température de stockage
-40 °C à +80°C / 0 à 95% d’humidité sans condensation
Type de panneau détecteur LS1
Résolution image
1152 px / 40 AWG / 400 micron
Temps d’acquisition d’une image
5 secondes
Dimensions du détecteur (LxHxP)
753 x 478 x 25 mm
Taille de l’image
600 x 460 mm (scan +3mm du sol)
Poids
5 kg (5,5 kg avec batterie)
Type de panneau détecteur LS3
Résolution image
640 px / 40 AWG / 400 micron
Temps d’acquisition d’une image
2,7 secondes
Dimensions du détecteur (LxHxP)
462 x 273 x 35 mm
Taille de l’image
305 x 256 mm (scan +3mm du sol)
Poids
2,7 kg (3,2 kg avec batterie)
Options
Répéteur wifi
802,11g / 120 mètres
Fibre optique en touret
100m / 150m / 200m
Câble Ethernet en touret
25m / 50 m
CARACTÉRISTIQUES
Puissance de sortie
120 W max. (120 kV / 1,mA)
Refroidissement
par bain d’huile
Tension du tube
plage programmable de 30 à 120 kV
Focale du spot et cône Rx
0,5x0,5 mm / 40° x 40°
Pénétration acier
38 mm garantie / 40 mm typique
Température de fonctionnement
-20°C à +50°C / IP55
Température de stockage
-30 °C à +80°C
Dimensions
245 mm x 80 mm x 184 mm
Poids sans batterie
5,5 kg
Poids avec batterie
6,6 kg
Robustesse
5 chutes consécutives de 300 mm de hauteur, 1 chute de 1000 mm de hauteur
Temps de démarrage
< 2 minutes
PROTECTION ET CIRCUITS DE SÉCURITÉ
Clé de mise sous tension
Lorsque la clé est en position ON (marche), le filament du tube est sous tension
Alarme sonore
Pendant l’émission des rayons X, le signal sonore est émis
Interlock
Interdit l’émission des rayons X
Batterie
Alimentation rechargeable (2500mAh) / jusqu’à 225 images par charge (2h de charge) – Option connexion secteur
Communication
sans fil (WiFi intégré) 802.11g. .Jusqu’à 120 m de portée fonction de l’environnement
Option
Fibre optique
Logiciel ThreatSpect®
application Windows
intuitive et conviviale, rassemble l’ensemble des commandes de configuration, d’exploitation et d’analyse des images.
Outils de traitements
zoom, pseudo couleur Gamma, archivage, discrimination organique / inorganique, annotation et mesure d’éléments de l’image.
Fonctions avancées logiciel ThreatSpect®
Emboss 3D
Filtre ajoutant un effet 3D à l’image facilitant l’analyse sur des acquisitions à faible contraste
Smoothing
Interpolation dans les échelles de gris pour une meilleure qualité d’image perçue
PIR® Defeat
Annule le risque pour les démineurs d’un déclanchement de l’IED par capteur PIR lors d’une acquisition ; I-Gen® placé à 90 cm max. de la menace.
ACCESSOIRES
-
Malette rigide, souple, ou à roulettes
-
Station répéteur WiFi
-
Ras Block (plombé)
-
Trip pod rotatif
-
Support de panneau détecteur
